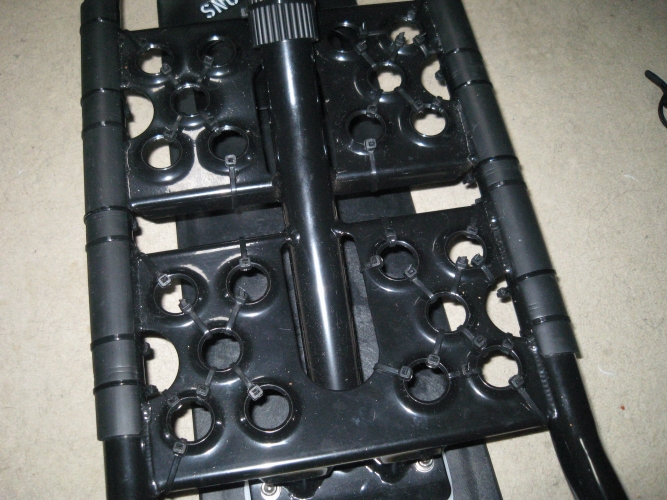

結束バンドによる簡単なステップの滑り止め
管理人も実際にやってみようと思ってます。作業工程はその時アップしますね。（情報提供：takaさん）
ステップの滑り止め情報を掲載してあるサイト
なんちゃってエボリューション
ハードセッティングしか出来ないS28・S24をA28EVOLUTIONに近づけるためのパーツの作り方をご紹介。
まとめてないのでリンクだけ貼っておきます。
「なんエボ」の取り付け方法について（掲示板からの転載です）
基本的に、まこつさんより送付をお願いした「なんエボ」は「アルミ金具パーツだけのセット」とお考えください。
同封したトラスネジ（ネジの頭が丸く低い６ミリのネジ２組）と、６ミリネジの防振ゴム（非貫通式の物）を真ん中で切断した物（２組）は、「なんエポ」の前後両端の穴を使ってフレームに固定する際に使って頂ければと「仮に用意させて頂いた程度」の物である事をまずもってご了承ください。
で、その使用方法ですが、
例えば前端の穴位置（下図の◎の位置）にボードを固定しないなら、そこにトラスネジを使ってフレームと
「なんエボ」金具を固定します。
トラスネジは頭が低いので、ボードと当たる事もないかと思い、添付させて頂いた物です。
また、切断した防振ゴムのネジの長い方は、「なんエボ」の後端の穴位置（下図の●の位置）にボードを固定しない時に、ボードの保護を兼ねて「なんエボ」とフレーム同士を固定するネジとして使えるのではないかと。
片や切断した防振ゴムのネジの短い方は、「なんエボ」の角と当たりそうな所のボード側にでも使って頂ければと。
【なんエボ概念図】 ◎○●は穴の配置。 フレームとの「なんエボ」の結合位置は◎と●の位置の穴になります。
＿＿＿＿＿＿＿＿＿
◎ ○ ○ ○ ● ←なんエボ・リアマウントプレート
￣￣￣￣￣￣￣￣￣
←前 後→
＿＿＿＿＿＿＿＿＿
◎ ○ ○ ○ ●
￣￣￣￣￣￣￣￣￣
添付ネジ類の使用例１ ◎の位置に６ミリのトラスネジを使い「なんエボ」をフレームに固定する（ボードとの干渉を防ぐ）
添付ネジ類の使用例２ ●の位置に切断された防振ゴムのネジの長い方を使い「なんエボ」をフレームに固定する（ボードの保護目的を兼ねる）
◎および●の位置の穴のいずれかを使ってボードを固定する時は、別途用意して頂く防振ゴムをそのまま使用して取り付ける事になります。
この防振ゴムですが、自分の場合はノースポイントさんの「イージーターンキット３」を購入して使用しています。
http://www.northpoint.co.jp/snow-scoot/scoot-goode/goode1.htm
以上、大変申し訳ありませんが、現在実機が手元に無く取り付け状況を説明する写真が撮れません。
また作図環境も自宅には無く、こんな説明しか出来ませんが、ご理解頂けたら幸いです。
なお、当サイト内の「とさん５０５さんご夫妻が展示会に来て下さいました！」に多少ですが参考になる写真が掲載されています。
図面関係は ⇒ http://www.snowmotofan.net/bbs/archive/index.php?mode=thread&id=308
[545] とさん５０５ (2009/01/22 Thu 00:02) mail
取りあえず、なんエボ取付要領図（PDF）を2点アップしておきます。この図面はRyuucyanpapaさんの制作です。ありがとうございました！
8穴ボード対応バージョン
10穴ボード対応バージョン（トリックトラック対応）
